轉盤式冷熱壓機技術協議


機械特性



機械規格



裝配一覽表


DSP-LRY300/10T轉盤式冷壓機


一、 功能概(gai)述

    本(ben)設(she)備適用于軟包裝鋰(li)電(dian)池電(dian)芯的熱壓(ya)成型(xing)、冷壓(ya)定型(xing)生產工藝;通過(guo)步進電(dian)機(ji)驅動(dong),三(san)工位轉盤(pan)實(shi)現放(fang)料—熱壓—冷壓—收料流水式作業;以滿足電芯厚度方向上兩平面的平面度與平行度都有較高精度要求中高檔產品的生產加工。設備的生產效率高,操作簡單方便、安全可靠。

     工藝流程:

     通上電(dian)源(yuan),電(dian)源(yuan)指示燈(deng)亮,設定成(cheng)型(xing)壓力及成(cheng)型(xing)溫(wen)度(du),模板(ban)快速升溫(wen)到設定溫(wen)度(du);人(ren)工放上電(dian)池(chi)電(dian)芯,按雙手啟動(dong)按鈕,轉盤自動(dong)升起后,步進電(dian)機驅動(dong)轉盤旋轉120度將電池電芯快速送到熱壓成型工作位,轉盤自動下降;熱壓機構自動壓合,壓力達到設定壓力值,熱壓計時開始,達到設定時間時熱壓工序完成。同時,電池電芯送至冷壓定型工位進行加工;完成后,電池電芯送至收放工位,人工取出電池電芯;完成了單個電池電芯熱壓成型、冷壓定型一整個動作循環。多個電池電芯的生產加工時,取出壓好電芯后再放入另一個電芯,這樣,冷熱壓兩工位同時進行工作,極大地提高了生產效率,降低了生產成本。



二、動(dong)力配置(zhi)及安裝參數

1.配置(zhi)電源:220V/50Hz; 功率:7.5KW

2.壓縮空氣:≥0.6pa  15LMin(用戶自備)

3.設備重量: 1.0 T。設備安裝地面承重要求:>1 T/㎡

5.外形尺寸:(長X寬X高(gao))1190X1070X1850mm

6.外觀顏色:國際微機(ji)灰1C

三、技術(shu)參數(shu)

1.適應產品規(gui)格: L×W×H:(10—300)×(5—250)×(2—15)以內

2.產(chan)  能:300--600EA(視產品尺寸而定)

3.機器步進精度(du): +/-0.05~0.1mm;

 4. 適(shi)應電芯厚度: 0-15mm

 5. 增壓(ya)缸(gang)壓(ya)力:  最大出力5T

 6. 模板壓力(li):  上模板等的重量-5T可調

 7. 保壓時間:  0-999秒可調

 8.熱(re)壓溫(wen)度(du):   室溫(wen)-120°可調,可設置補償,控制(zhi)精度(du)±2.5°

 9. 冷壓溫度:  5-20℃(本機不(bu)含冷水機;若用戶需要(yao),可另行購(gou)買)

 10. 上(shang)下(xia)(xia)模板平行(xing)度:±0.025mm,可用三聯無(wu)碳(tan)復寫紙(zhi),在設置壓力1T、使用溫度下(xia)(xia)壓出的印(yin)跡(ji)需均勻。

 11. 上(shang)下(xia)模板規格(ge):350x300mm



四、設(she)備特性說明

1.三工位(wei)轉(zhuan)盤實現:放料→熱壓→冷壓→收料循環式作業

2.熱(re)壓自動平壓調節(jie)設計,壓力可調;

3.冷壓自動平壓調(diao)節設(she)計(ji),壓力可調(diao);

4.設(she)備采用(yong)臺灣(wan)高(gao)精度增壓缸,壓力在上模板等的重量---5000kg可調,壓力輸出穩定。

5.設備每個工位使用的面(mian)積(ji)為350mmX300mm。

6.冷(leng)熱(re)壓模板均采用普通碳鋼,表面進行鍍硬鉻處(chu)理(li);

    7、設備采用轉盤(pan)夾具上下移動,可編(bian)程控制器(qi)PLC 實現自動控制,觸摸屏人機對話,操作設置方便,只需一人操作便可以使用。

    8、發熱管采用500瓦;熱壓工作溫度范圍Max. 250°C±2.5°C;長度:310mm.

9、機械零配件(jian)均作有表面處理;

     10、采用雙(shuang)按鈕啟動,保(bao)護人身安全.



五、設(she)備主(zhu)要組成

(一) 機械部分(fen):

1、機(ji)架(jia)平臺機(ji)構:底板及蓋板、加強板烤漆,方通烤漆主機(ji)架(jia);

2、熱壓(ya)機構(gou):具有四柱導向模板(ban),上下發熱模板(ban)溫度獨立控制,氣液增壓(ya)缸驅動(dong)上模板(ban)施(shi)壓(ya),壓(ya)力表直觀顯示(shi);

3、冷壓(ya)機構:具有四柱導向(xiang)模板(ban),上下水冷卻模板(ban),氣液增壓(ya)缸驅動上模板(ban)施(shi)壓(ya),實際壓(ya)力表直觀顯示;

4、轉盤(pan)機構(gou):步進馬達驅(qu)動三工位轉盤(pan)傳送(song)運轉,光電感應定位;



(二) 電(dian)氣及標準件:

1.可編程控制器PLC :三菱

2.人機(ji)界(jie)面: 威綸

3.電氣控制器(qi)件:Omron/上海二工/正泰

4. 器:   Omron

5.固(gu)態(tai)繼(ji)電器: Omron/ 陽明 25A *2

6.熱(re)電(dian)偶:芯(xin)鐵氟龍線

7.氣缸:  Airatc

8.增壓缸(gang):  臺灣久力

9.步(bu)進電機:深(shen)圳雷(lei)賽



(三) 易損件:

1.熱壓上下模板 :正常磨平面不在保修范圍(wei)內

2.冷壓上下模板 :正常磨平面不(bu)在保修范圍內(nei)

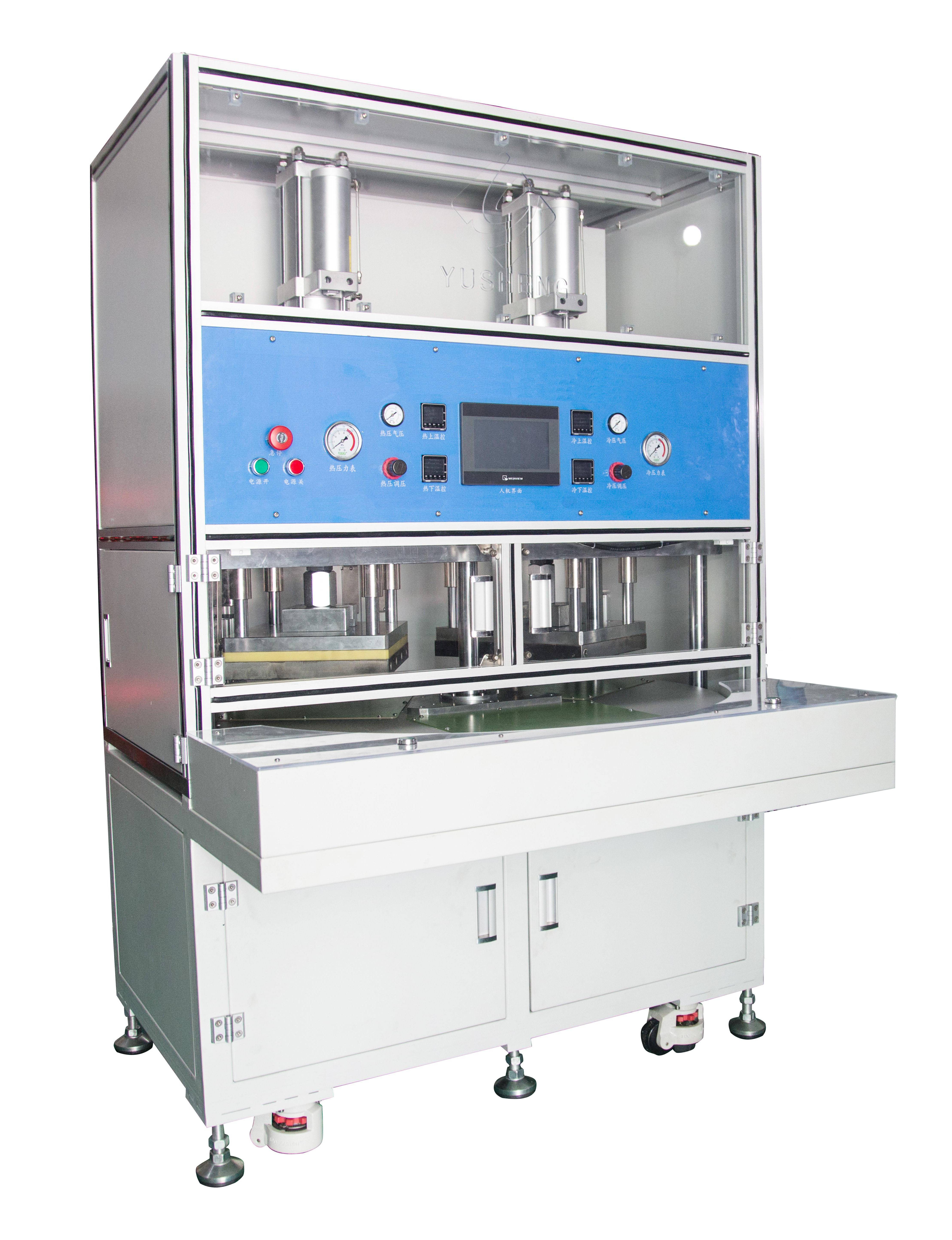

六、參(can)考(kao)圖片(具體(ti)以實物為準)出貨不含冷水機
