工作過(guo)程描述:
? 一組1個(ge)電(dian)池,人工把電(dian)池放進注液托架(jia) ;
? 放好電芯(xin),按動開關,手動轉盤,自動注液(ye)循環(huan)開始;
? 打(da)開(kai)電池包,自(zi)動(dong)(dong)注液,然后系統自(zi)動(dong)(dong)進行(xing)靜置循環;
? 注液完成后,人工移(yi)出電池(chi) ;
? 人工(gong)出貨下料。
? 操作(zuo)面板(ban)采用觸(chu)摸屏形(xing)式(shi)。
備注:抽真(zhen)空(kong)時間、靜(jing)置(zhi)(zhi)時間可(ke)(ke)根據(ju)情(qing)況(kuang)設定; 靜(jing)置(zhi)(zhi)可(ke)(ke)抽真(zhen)空(kong)靜(jing)置(zhi)(zhi)。
技術工藝參數及特點
1.1 本注(zhu)液站適用電(dian)池規(gui)格:軟(ruan)(ruan)包(bao)電(dian)池,注(zhu)液量為(wei)50ml-200ml的軟(ruan)(ruan)包(bao)電(dian)池,電(dian)池外形尺寸規(gui)格為(wei):高度600,厚10 mm,寬300mm。
1.2 采用自動(dong)注液(ye),托架內裝(zhuang)電(dian)池(chi)數量:1個。
1.3 單機效率: 約5PPM。(具體情況根據(ju)貴公(gong)司(si)實際(ji)參(can)數而定)
1.4 注液(ye)精度為(wei)±0.5%,注液(ye)量要求為(wei)0~20kg可調。
1.5先(xian)開口(kou)后注液(ye),注液(ye)后真空進行(xing)的靜置方式,效率(lv)高,精度準,操(cao)作方便(bian)可靠。
1.6注液時(shi)真空壓(ya)力保(bao)持在(zai)-80KPa以上。
1.7抽(chou)真(zhen)空的時間(jian)、真(zhen)空度、注液時間(jian)、加(jia)壓(ya)的壓(ya)力(li)、時間(jian)能夠設定可調。
1.8外接(jie)設備:真空源,AC220V電源1.5KW.

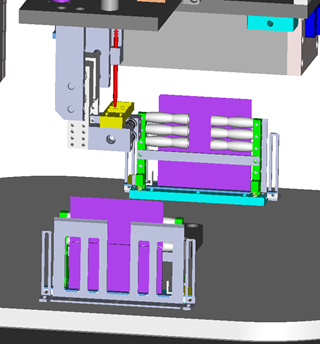

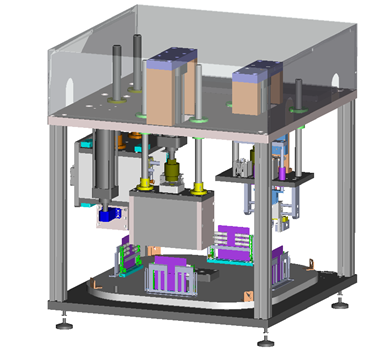

注液單元如下示意圖:
設(she)備配置:
序號 | 裝置名稱 | 單位(wei) | 數量 | 備注 |
1 | 注(zhu)液站 | 套 | 1 | |
2 | 自動注(zhu)液系統 | 套 | 1 | |
3 | 電動計量泵 | 臺 | 1 | |
4 | 真(zhen)(zhen)空泵或管(guan)道真(zhen)(zhen)空(-98KPa以上) | 臺 | 1 | 用(yong)戶自備(bei)和選配 |
5 | 靜置系統 | 套(tao) | 1 | |
9 | 封口系統 | 套 | 1 | |
10 | 電池定(ding)位機構 | 套 | 1 | |
11 | 注(zhu)液嘴(zui)壓嘴(zui)機構(gou) | 套 | 1 | |
12 | 電解液中轉罐 | 套(tao) | 1 |
備注(zhu):1、該設備關(guan)鍵部位均采用不銹鋼304, 等防(fang)(fang)腐防(fang)(fang)堿材料,全機耐腐耐堿極高;
2、該設備能(neng)耗低,額定功率僅(jin)1.5KW;
3、設備(bei)保證能24小時開機工作并穩定運行(xing)。
2.4設備主(zhu)要元器件
? 氣缸和電磁閥, 真空元器件:
? 步進電(dian)機(ji):國(guo)內知名品牌(pai)
? 導軌滑(hua)塊:MISUMI
? PLC: Mitsubishi
? 觸摸(mo)屏(ping):EVIEW,WEINVIEW
3.現場環境要求
3.1 環(huan)境(jing)溫(wen)度:由(you)甲方廠房環(huan)境(jing)決定;
3.2 相對濕度:干燥空(kong)氣(qi)由(you)甲(jia)方提(ti)供;
3.3 電源:二相220V,50HZ, 電壓波動范圍:+10%~–10%;
3.4 壓(ya)縮空氣:經干燥(zao)、過濾和穩(wen)壓(ya)后(hou):出氣壓(ya)力大于5.0kg/cm2;
3.5 真(zhen)(zhen)空源:真(zhen)(zhen)空泵10升/秒(miao), -98KPa以上(shang),或管道真(zhen)(zhen)空(-98KPa以上(shang));
3.6 甲方應保證現場(chang)空氣(qi)暢通。
